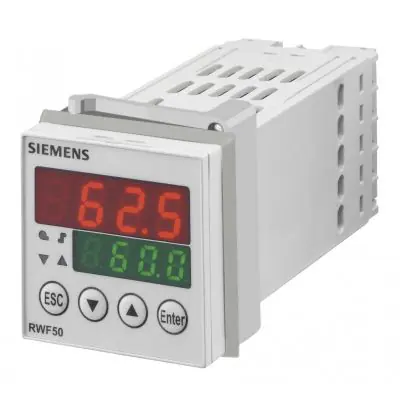

Controladores universales compactos Siemens serie RWF50

El RWF50 se utiliza principalmente para controlar la temperatura o la presión en centrales térmicas de gas o gasóleo. Si se configuran los parámetros correspondientes, el RWF50 puede cambiar al modo de refrigeración y, en ese caso, funcionar en modo inverso.

El RWF50 se puede utilizar como controlador de 3 posiciones sin retroalimentación de posicionamiento angular o como controlador continuo con salida analógica, según la versión. Mediante un interruptor externo, se puede cambiar a un controlador de 2 posiciones para controlar quemadores de dos etapas. La función de termostato integrada enciende y apaga el quemador.

Los símbolos LED en la parte frontal indican los siguientes estados de funcionamiento:

• Lanzamiento del quemador.

• Pulsos de control ABIERTOS o CERRADOS para accionar el amortiguador de aire del quemador cuando se utiliza un control de quemador modulante, o etapa I / etapa II cuando se utiliza un control de quemador de 2 etapas.

• Funcionamiento en dos etapas.

Durante el funcionamiento, las pantallas digitales situadas encima de las teclas muestran el punto de ajuste (verde), el valor real (rojo) y –al realizar ajustes de parámetros– los parámetros relevantes.

Tipo de modelo:
RWF50.20A9
RWF50.30A9
RWF50.21A9*
RWF50.31A9*
